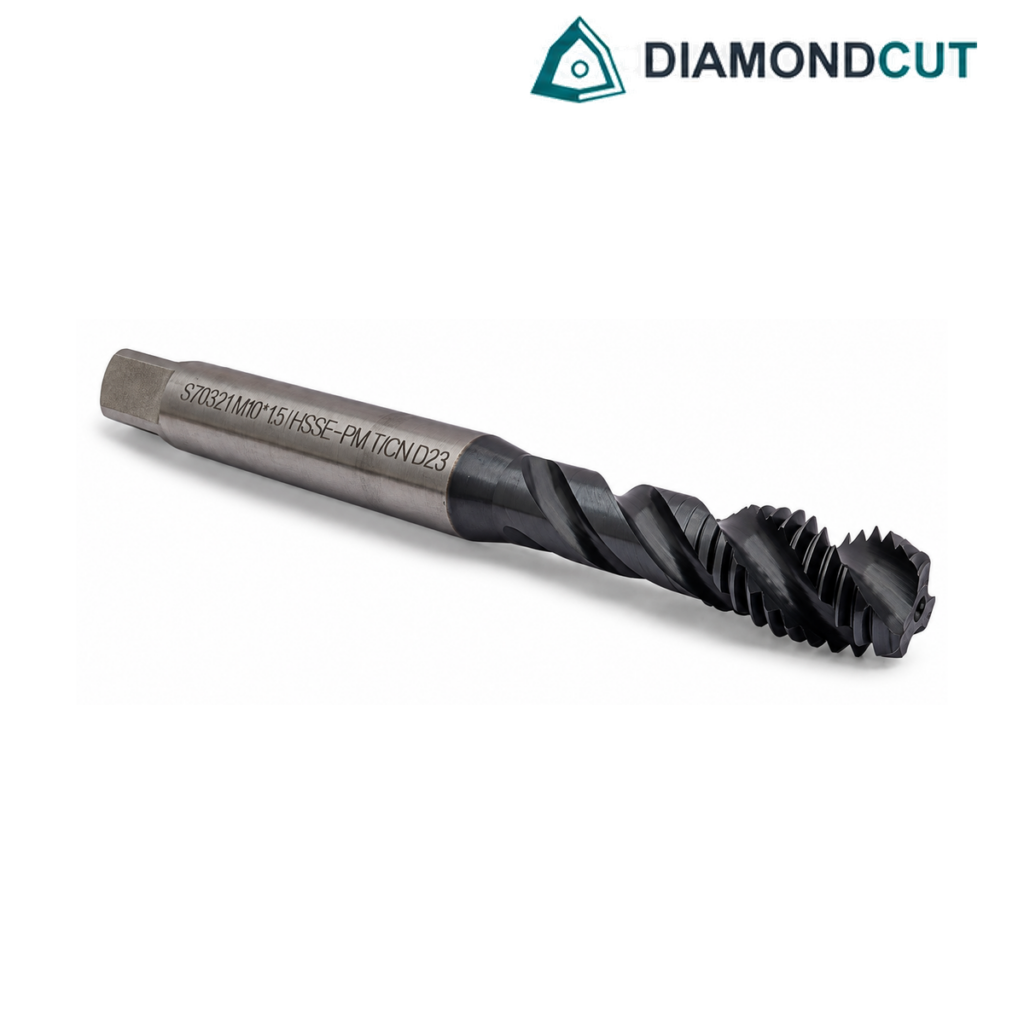

HSSE-PM Spiral Flute Tap Din371 M10*1.5 ECL
SALETagastamine ja vahetamine →
ECL HSSE-PM spiraalsoonega lõikav keermepuur M10 × 1.5 sisekeermete valmistamiseks. Keermesamm 1.5 mm. Allpool on esitatud orienteeruvad algrežiimid ja eelava arvutus.
| Tootja | ECL |
| Keere | M10 × 1.5 |
| Keermesamm (mm) | 1.5 |
| Nimiläbimõõt (mm) | 10 |
| Tööriista materjal | HSSE-PM |
| Tüüp | Spiraalsoonega lõikav keermepuur |
| Ettenihe pöörde kohta (mm/p) | 1.5 |
| Arvutuslik eelava (mm) | 8.5 — lähteväärtus, kontrollida |
| Standard | DIN 371 |
| Keermetolerants | 6H |
| Pinnakate | TiCN (etiketi järgi) |
ECL M10 × 1.5 — spiraalsoonega lõikav keermepuur
Spiraalsooned juhivad laastu avast välja. Pimeda ava puhul jäta puuritud augu põhja ruumi sissejooksule ja laastule; kasutatav keermesügavus sõltub tegelikust tööriistast. Kasuta keermestamiseks sobivat jahutus- ja määrdevedelikku.
Keere ja eelava
- Meetriline keere: M10 × 1.5; ettenihe pöörde kohta: 1.5 mm/p.
- Arvutuslik eelava lähteväärtus: 8.5 mm (D − P).
Eelava on Gühringi üldvalemi järgi arvutatud lähteväärtus, mitte selle tootesarja kinnitatud puurimisvahemik. Lõplik läbimõõt ja tolerants sõltuvad materjalist, nõutavast keermeprofiilist ning tegelikust tööriistast. Vormija ja lõikava keermepuuri eelavad on erinevad.
Orienteeruvad algrežiimid
Mõõdukad lähteväärtused Gühringi üldandmete alusel. Need ei ole Grewini, Clevelandi ega ECL-i konkreetse sarja tehaseandmed. Väärtused eeldavad sobivat tööriista, jäika kinnitust ja piisavat määrimist.
| Materjal | Vc, m/min | n, p/min | Vf, mm/min |
|---|---|---|---|
| Madalasüsinikuline pehme teras | 12 | 380 | 570 |
| Austeniitne roostevaba teras, pehme olek | 8 | 250 | 375 |
| Deformeeritavad alumiiniumisulamid | 20 | 630 | 945 |
Arvutus: n = 1000 × Vc / (π × D); f = P; Vf = n × P. D on nimiläbimõõt millimeetrites. Tabeli pöörlemissagedus on ümardatud allapoole ja ettenihe arvutatud sellest. Etteande ning spindli sünkroniseerimine peab säilima ka väljatulekul; ettenihet pöörde kohta ei vähendata keermesammust väiksemaks.
Materjali kõvaduse, sügava keerme, ebapiisava määrimise või kinnituse erinevuse korral tuleb režiimi täpsustada proovikeermestamise ja mõõtmisega.
Arvutusallikad: Gühring — keermestamise valemid; Gühring — lõikavate keermepuuride üldandmed.
